Малоэтажный жилой дом на одну семью


1.ЦЕЛИ КУРСОВОГО ПРОЕКТА.

Курсовой проект по дисциплине «Типология и архитектурные конструкции» выполняется студентами под руководством педагогов кафедры ( архитектора и инженера). Разрабатываемый ими комплексный проект « Малоэтажного жилого дома» преследует две цели:

  • поиск оптимального объемно-планировочного и архитектурно-композиционного решения
  • детальная проработка конструктивной части проекта малоэтажного жилого дома из мелкоразмерных элементов.
  • работа ведётся по двум направлениям параллельно и завершается защитой комплексного проекта в составе архитектурно-композиционной части, представленной на подрамниках, и альбома конструктивных чертежей.
  • 2 ЗАДАЧИ КОНСТРУКТИВНОЙ ЧАСТИ ПРОЕКТА.

    1.     Выбор рациональной конструктивной и строительной систем, наиболее полно отвечающих принятому архитектурному решению и заданному району строительства.

    2.     Детальная разработка основных и ограждающих конструкций здания.

    3.     Выполнение строительных чертежей конструктивной части проекта на основе требований Е.С.К.Д.

    3 СОСТАВ КОНСТРУКТИВНОЙ ЧАСТИ ПРОЕКТА.

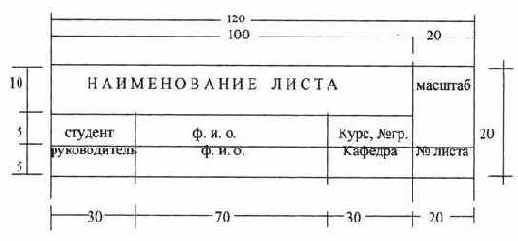

    Конструктивная часть проекта малоэтажного жилого дома включает графическую и расчётную части. Графическая часть выполняется на листах формата АЗ (420х297мм.). Расчётная часть содержит теплотехнический расчёт наружной стены здания, расчёт определения глубины заложения фундамента на основании            СНиП 2.02.01-83 « Основания зданий и сооружений». А также приводится технико-экономическая характеристика объёмно-планировочного решения. В графической части проекта разрабатываются основные конструктивные элементы здания:

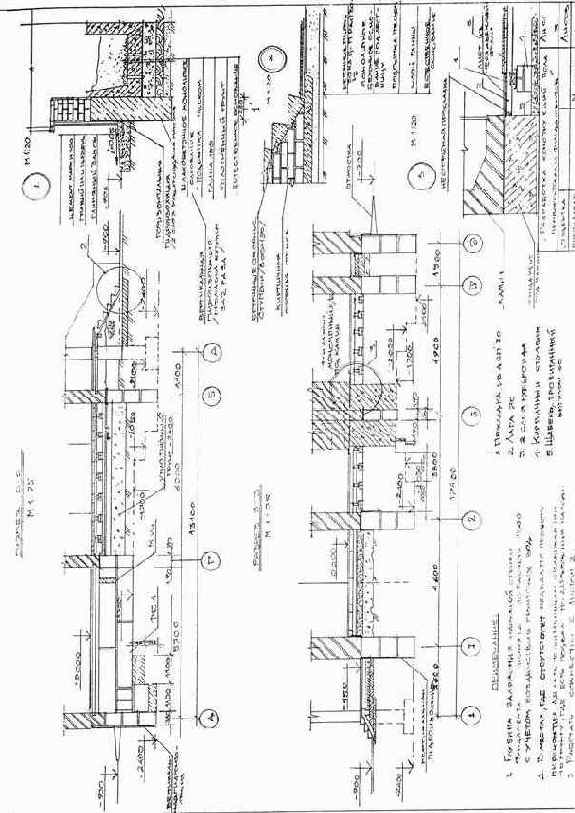

    1. Фундаментные конструкции – 2  листа (планы раскладки фундаментных элементов, с их маркировкой и привязкой к модульным осям, указанием отметок заложений подошв фундаментов, линий перепадов; продольные и поперечные разрезы и характерные поперечные узлы, а также спецификация конструктивных элементов).

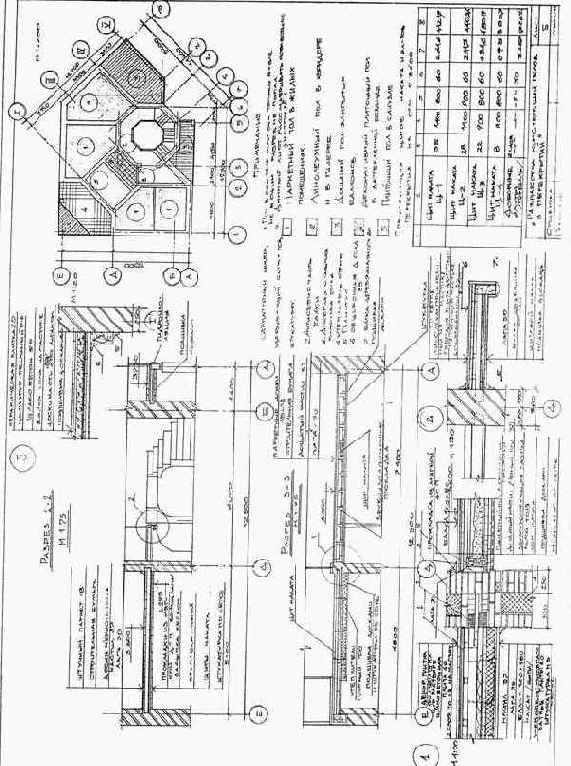

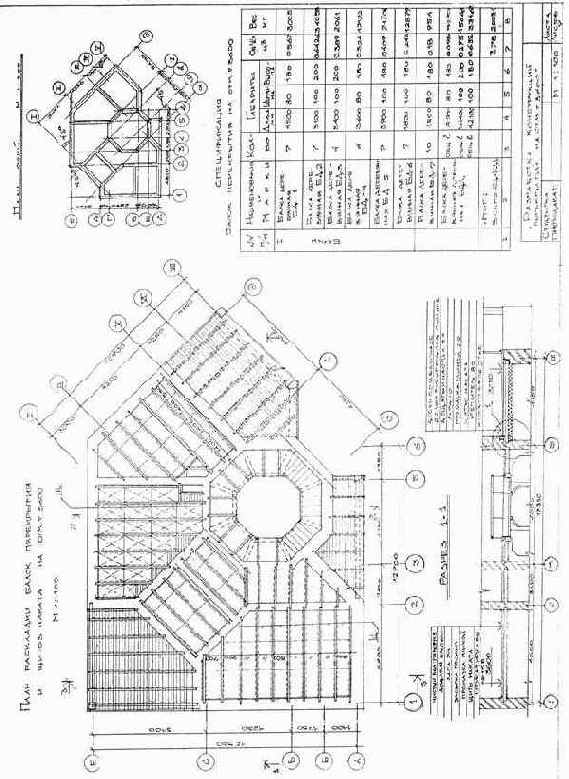

    2.      Планы перекрытий – 2 листа (раскладка несущих плит , балок, заполнений , с их маркировкой и привязкой к модульным осям; продольные и поперечные разрезы; схемы-планы полов и их состав; характерные конструктивные узлы; спецификация несущих элементов перекрытий).
