Котельные установки промышленных предприятий



Расположение горелок на стенках топочной камеры


Полнота выгорания топлива, условия эксплуатационно-надежной работы топки в значительной степени определяются размещением    пылеугольных   горелок.    Наибольшее распространение для обычных однокамерных топок   получило фронтальное    (рис. 12.8, а), встречное    (рис. 12.8,6)  и угловое (рис. 12.8, в) расположение горелок.

При фронтальном расположении    горелок    примерный характер аэродинамики топки показан на   рис. 12.9, а. По выходе из отдельных горелок струи первоначально развиваются самостоятельно, а затем сливаются в общий поток. При движении к задней стенке струя подсасывает из окружающей среды топочные газы, масса ее значительно увеличивается, а концентрация окислителя снижается. При ударе факела о заднюю стенку может иметь место ее шлакование. В связи с этим при фронтальном расположении наиболее целесообразно применение вихревых горелок с относительно коротким широким факелом.

При встречном расположении горелки (рис. 12.9, б и в) могут располагаться как на противоположных боковых, так и на фронтальной и задней стенках, возможна встречно-лобовая и встречно-смещенная их компо­новка. При встречно-лобовой ориентации горелок (рис. 12.9, б) в топке получается концентрированный удар встреч­ных потоков. Часть общего потока направляется в верхнюю половину топки, часть опускается в холодную воронку. При неравенстве импульсов возникает асимметричность течения в вертикальной плоскости и результативный факел прибли­жается к одной из стен, что может вызвать ее шлакование.

При встречно-смещенной компоновке горелок по схеме МЭИ (рис. 12.9, в) горящие потоки взаимно проникают друг в друга. При этом имеет место лучшее заполнение фа­келом топочного объема, обеспечивается принудительный подвод теплоты к корню факела, улучшается выгорание топлива при бесшлаковочном режиме работы экранов. В случае применения встречно-смещенной компоновки го­релок более целесообразными являются щелевые горелки.

При угловом расположении горелок возможны следую­щие схемы их установки (рис. 12.10): диагональная, блоч­ная, тангенциальная.


При таком размещении горелок воз­ никает ряд конструктивных трудностей. Наблюдается так­же шлакование стенок. При тангенциальном расположении горелок при взаимодействии струй образуется единый за­крученный поток, направляющийся вверх и вниз топочной камеры. По центру топки образуется область несколько по­ниженного давления, что стабилизирует положение факела. Наличие крутки потока сохраняется вплоть до выхода из топки. При вытянутой форме сечения топки в плане может иметь место искажение аэродинамики потока, сопровож­дающееся шлакованием стенок. Поэтому при тангенциаль­ной компоновке горелок целесообразно, чтобы горизон­тальное сечение топочной камеры по форме приближалось к квадратному.

При фронтальном, встречном и угловом расположении горелки по высоте топки могут размещаться в один-два  и более ярусов.

Количество горелок размещенных в топке, определяется на основе следующих расчетов. Тепловая мощность топки Qтт , МВт,

                                             Qтт = Bp Qнр                                                   (12.1)

где Вр - общий расчетный расход топлива на котел, кг/с;

Qнр - теплота сгорания топлива, МДж/кг.

Тепловая мощность горелки Qг, МВт,



                                                  Qг = Вг

Qнр                                                   (12.2)

где Вр—расход топлива на одну горелку, кг/с.

Количество горелок

                                            п = Вр/Вг.                                                   (12.3)

С увеличением паропроизводительности котла количест­во горелок увеличивается.

Так, для котла производительностью 20,8 кг/с (75 т/ч) при тепловой мощ­ности топки около 60 МВт применяют две-три вихревые горелки при фронтальном и две-четыре горелки при встреч­ном их расположении; при угловой компоновке применяют четыре прямоточные горелки. Для котла производитель, 89 кг/с (320 т/ч) при тепловой мощности топки 290 МВт применяют 6÷8 встречных или 16 угловых горе­лок.



По конфигурации факела различают топки с U-образ-ным факелом (рис. 12.1, а) и L-образным факелом (рис. 12.1, б). Наибольшее распространение нашли топки с L-об­разным факелом. По способу удаления шлака различают пылеугольные топки с твердым (гранулированным) и жид­ким шлакоудалением.

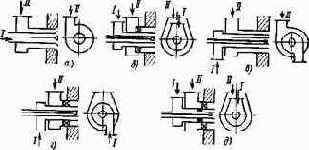

а—прямоточно-улиточная; б — прямоточно-лопаточная; в — двухулиточная; г — улиточно-лопаточная; д — лопаточно-лопаточная;

I — первичный воздух с угольной пылью; II — вторичный воздух

Рисунок 12.1 - Принципиальные схемы пылеугольных вихревых горелок

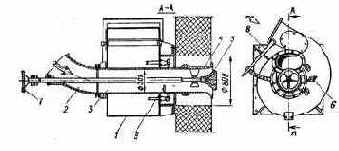

1 — улитка вторичного воздуха; 2 — входной патрубок первичного воздуха;

3 — труба первичного воздуха; 4 — наконечник; 5 — конус-рассекатель; 6 — отверстие для мазутной форсунки; 7 — штурвал управления конусом; 8 — рукоятка языкового шибера; 9 — порог

Рисунок 12.2 - Вихревая пылеугольная горелка ОРГРЭС

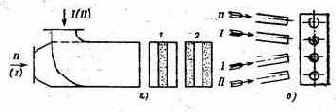

Рисунок 12.3 - Принципиальная схема прямоточных горелок

а — щелевая  горелка;  б — сопловая  горелка;  I — аэросмесь;  II — вторичный  воздух

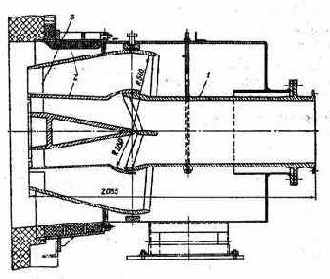

Рисунок 12.4 - Щелевая поворотная горелка

1 — патрубок первичного воздуха; 2 — сопло первичного воздуха; 3 —

сопло вторичного воздуха



Рисунок 12.5 - Схема зажигания пылевоздушной смеси:

а — круглая турбулентная горелка; б — прямоточная горелка с внешним вторичным воздухом; в — прямоточная горелка с внутренним вторичным воздухом; I — аэросмесь; II — вторичный воздух

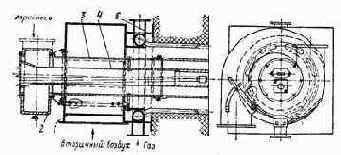

1 — улитка  вторичного воздуха;  2 — улитка  аэросмеси;  3 — труба  аэросмеси;  4 — внутренняя труба; 5 — газовый коллектор

Рисунок 12.6 - Пылегазовая горелка

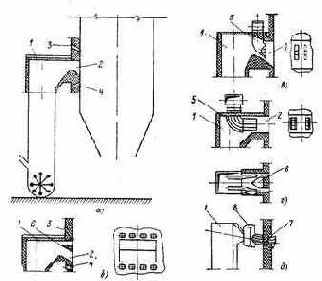

а — топка с открытой амбразурой; б — амбразура с горизонтальным рассекателем; в — эжекционная амбразура; г—амбразура с плоскими параллельными струями; д — вихревая горелка;



1 — шахта; 2 — амбразура; 3 — сопла вторичного воздуха (верхние); 4 —сопла вторичного дутья (нижние); 5 — сопла вторичного воздуха; 5 — рассекатель; 7 — горелка; 8 — ввод вторичного воздуха

Рисунок 12.7 - Схемы горелочных устройств топок с молотковыми

                               мельницами

Рисунок 12.8 - Схема расположения горелок в топочной камере

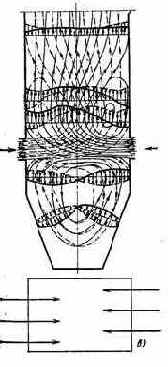

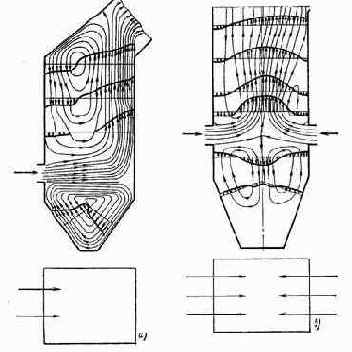

Рисунок 12.9 - Аэродинамика топки с фронтальной (а) и встречной (б, в)

                          компоновками горелок

а — диагональное;     б — блочное   (фокусы  по  большой  оси   потока);  в — блочное (фокусы по малой оси потока);    г, д — тангенциальное с вращением в разные стороны

Рисунок 12.10 - Схема движения потоков в топке с угловым                                            расположением горелок

Рисунок 12.11 - Схема топок с U-образным и L-образным факелами

13 ТЕПЛООБМЕН В ЭЛЕМЕНТАХ ПАРОВОГО КОТЛА. МЕТОДИКА КОНСТРУКТИВНОГО И ПОВЕРОЧНОГО РАСЧЕТА

13.1 Теплообмен в элементах котла

По определяющему способу передачи теплоты от газов поверхности нагрева принято условно разделять на радиа­ционные, полу радиационные и конвективные. К радиаци­онным поверхностям относят экраны, фестоны, паропере­греватели, расположенные в топке. Полурадиационными поверхностями являются ширмовые поверхности нагрева - ширмовые поверхности пароперегревателя и испаритель­ные поверхности нагрева, расположенные за топкой. Да­лее по ходу газов в газоходах котла располагаются кон­вективные поверхности нагрева: испарительные и пароперегревательные   поверхности   нагрева,   экономайзеры и воздухоподогреватели. К экранам, расположенных в слоевых и факельных топках перенос теплоты радиацией составляет более 90 %, к экра­нам топок с кипящим слоем 70÷80 %.В ширмовых поверх­ностях нагрева, расположенных на выходе из топки, тепловосприятие за счет радиации составляет 60÷70 %. Далее теплоты, передаваемой конвекцией, увеличивается и со­ставляет в пароперегревателе 70÷80%, а в воздухоподогревателя—более 95%.
