Котельные установки промышленных предприятий



Примеры тепловых схем


В качестве примера на рис. 16.2 показана тепловая схема котла среднего давления с естественной циркуляцией для работы на газе и мазуте. Испарение воды осуществляется в экранах топки, фестоне и частично в кипящем экономайзере. Пароперегреватель двухступенчатый и расположен непосредственно за фестоном в области высоких температур газов, что определяется стремлением уменьшить его поверхность нагрева при значительном тепловосприятии, составляющем около 20 % общего. Регулирование температуры перегретого пара предусмотрено в поверхностном охладителе. За пароперегревателем по ходу газов последовательно располагаются кипящий экономайзер, паросодержание воды на выходе из которого составляет 15 %, и за ним последним по ходу газов — воздухоподогреватель. Одноступенчатая компоновка экономайзера и воздухоподогревателя возможна вследствие принятой невысокой температуры подогрева воздуха (до 250°С). Для предотвращения коррозии воздухоподогревателя предусмотрено повышение температуры поступающего в него воздуха за счет рециркуляции.

На рис. 16.3 показана тепловая схема современного котла высокого давления с естественной циркуляцией, предназначенного для работы на пыли твердого топлива.

Испарительными поверхностями нагрева являются экраны, расположенные в топке, и фестон. Частично испарение воды осуществляется и в экономайзере, паросодержание на выходе из которого не превышает 15 %. Пароперегреватель выполнен радиационно-конвективным. Радиационная часть пароперегревателя, выполненная в виде ширм, размещена в топке; конвективная часть расположена непосредственно за фестоном. Такая организация тепловосприятия пароперегревателя обеспечивает возможность снижения температуры продуктов сгорания на выходе из топки до оптимальной и улучшает условия регулирования температуры перегрева пара.

Регулирование температуры перегрева пара осуществляется впрыском питательной воды в коллекторы ступеней пароперегревателя. За пароперегревателем в опускной шахте расположены экономайзер и воздухоподогреватель, скомпонованные каждый в две ступени.


Тепловосприятие завершается в первой по ходу воздуха ступени воздухоподогревателя. Применение такого расположения экономайзера и воздухоподогревателя определяется необходимостью высокого подогрева воздуха (выше 300°С). Двухступенчатая компоновка экономайзера и воздухоподогревателя применяется обычно также и в котлах среднего давления, предназначенных для работы на пыли твердого топлива.
На рис. 16.4 показана тепловая схема конвективного котла среднего давления с многократной принудительной циркуляцией, предназначенного для использования физической теплоты отходящих газов от технологических агрегатов. Испарительные поверхности нагрева, выполненные в виде пакетов из змеевиков, включены параллельными контурами в систему принудительной циркуляции, что уменьшает потери давления в циркуляционной системе и снижает расход электроэнергии на циркуляционные насосы. Пароперегреватель размещается между первым и вторым по ходу газов пакетами испарительных поверхностей нагрева, что предохраняет его от воздействия высоких температур газов, которые могут возникать в процессе работы технологического агрегата. Последним по ходу газов располагается экономайзер. Для обеспечения достаточного охлаждения газов температура воды, поступающей в него обычно непосредственно после деаэратора, принимается около 105°С.

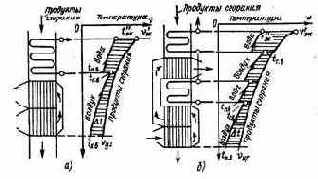

1 - одноступенчатая; б – двухступенчатая
Рисунок 16.1 - Компоновка экономайзера и воздухоподогревателя

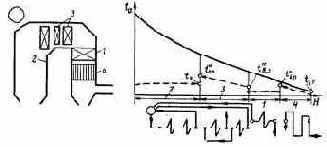

Рисунок 16.2 - Тепловая схема котла среднего давления на газе и мазуте Обозначения те же, что и на рис. 15.2

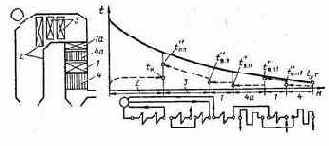

1 — экономайзер I ступени; 1а — экономайзер II ступени; 2, 2а — испарительные поверхности нагрева; 3 — пароперегреватель; 4 — воздухоподогреватель I ступени; 4а — воздухоподогреватель II ступени.
Рисунок 16.3 - Тепловая схема котла высокого давления с естественной
циркуляцией на пылеугольном топливе

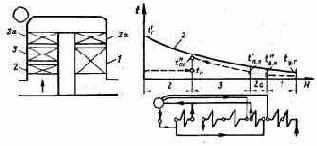

Рисунок 16.4 - Тепловая схема конвективного котла среднего давления с
                           многократно-принудительной циркуляцией на отходящих
                                     газах технологических агрегатов.
Обозначения те же, что и на рис. 15.2.
