Земельные участки со склонами замеряются с помощью нивелира


Очень крутые строительные площадки замеряются с помощью нивелира. В центре земельного участка на штативе строго горизонтально устанавливается измерительный инструмент. При этом помогает встроенный "уровень". На межевой камень устанавливается измерительная рейка (держать вертикально!) и визируется с помощью нивелира. Когда измерительная рейка зафиксируется в визире, то наводится резкость и считывается показатель (например, 2,510 метра). Затем устанавливается измерительная рейка на другой межевой камень, и по тому же методу определяется следующий показатель (например, 1,506). Перепад высоты между двумя межевыми камнями составит точно 1,004 метра. По этому принципу вы можете измерить всю строительную площадку. Важно следующее: все точки с учетом маcштаба обозначьте на плане и сразу же запишите полученные значения. Указание: при равномерном уклоне земельного участка достаточно иметь лишь несколько точек замера местности, при хаотично структурированной топографии, для того чтобы иметь возможность обозначить очертания местности, необходимы, соответственно, многочисленные замеры. На этой схеме можно очень точно определить положение здания на строительной площадке. И уже сейчас имеются важные исходные точки на местности, с помощью которых позднее можно определить глубину котлована. Кстати, многие поставщики сборных домов дают напрокат нивелиры.

На официальном общем плане обозначены межевые камни и точное расположение дома.

Найдите межевые камни, которые за многие годы могли скрыться под растительностью.

Рулеткой измеряются расстояния от границ земельного участка до углов дома.

Как только угол дома "найден", обозначьте его деревянным колышком.

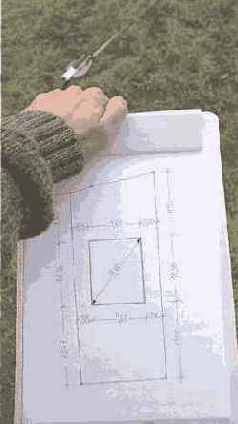

Данные о расстояниях до границ земельного участка отмечаются на отдельной схеме.

Перепад высоты на наклонных земельных участках измеряется с помощью нивелира. Вначале установите...

...штатив и приведите в горизонтальное положение измерительный прибор с "уровнем".

Измерительная рейка завизирована. Чтобы считать показатель, нужно отрегулировать...

...резкость. Установленное значение занесите в план (в данном случае 1,506 метра).
